供应防爆温度采集仪、防爆温度检测仪、防爆数字温度计

一、概述

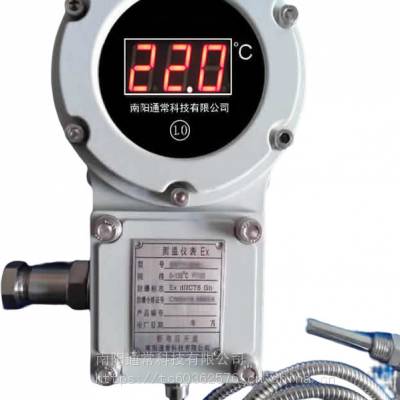

TC1004防爆数字测温表是一款拥有多项知识产权的新型防爆数字测温表，该仪表采用防爆金属外壳，设计美观，结构紧凑；大视窗、观察方便，读数清晰；进口芯片、测量灵敏、精度高，性能稳定，可靠性好。是一款理想的机电一体化温度测量仪表。TC1004防爆数字测温表按照GB3836.1-2010《爆炸性气体环境用电气设备  ***部分：通用要求》、GB3836.2-2010《爆炸性气体环境用电气设备  第2部分：隔爆型“d”》的防爆标准设计制造的防爆型产品，专一用于除煤矿外的其它爆炸性气体环境场合，可对爆炸性环境、机械、工业设备、仓库、冷库、以及管道或容器介质进行温度测量，既可现场显示又可远传RS485信号与控制室计算机连接，进行有效控制及信息存储，既减轻劳动强度又提高了劳动效率；既减少了意外事故发生又增强了安全性。广泛应用于石油、化工、医药、船舶、炼钢等易燃易爆场所。

二、TC1004防爆数字测温表产品特点

a. 数字显示、观察方便、读数清晰、无视差、测温灵敏、性能稳定、抗震性强、功耗低；

b. 现场显示、输出远传RS485信号，实现数据采集上传可与控制室计算机连接，进行有效控制及信息存储；

C、防爆；

d、安装/接线/使用/简单方便；

三、TC1004防爆数字测温表技术指标

1、测量范围：-30~100℃,分辨率0.1℃.

2、精度等级：0.5级、1.0级可选（订货时标明）。

3、额定电压：24VDC默认（9VDC～30VDC宽电压输入，需订货时说明。）

4、功耗：≤1W。

5、重量：1.5Kg。

6、TC1004防爆数字测温表安装方式：挂装

7、TC1004防爆数字测温表安装尺寸：82mmX82mm(如五、TC003防爆数字测温表产品安装方式图)

8、防爆电气接口:M20X1.5（默认）、M22X1.5、M27X2、G1/2、G3/4（可选，若有另外要求请说明）

9、软尾与测量探头间软尾长度2000mm（默认），若长度需要加长订货时请标注说明。

10、测量探头插深长度：20mm～2000mm(若长度需要加长订货时请标注说明)

11、测量探头直径：￠6mm～￠20mm(若直径需要加粗订货时请标注说明)

12、测量探头材质：304不锈钢(若有其他要求订货时请标注说明)

13、测量探头固定螺母：M6X1、M8X0.75、M10X1、M12X1、M16X1.5、M18X1.5、M20X1.5、M22X1.5、M27X2、G1/4、G1/2、G3/4可选(若有其他要求订货时请标注说明)；

14、测量探头固定螺母材质：304不锈钢(若有其他要求订货时请标注说明)

15、显示方式：LED连续显示。

16、输      入: PT100

17、输出方式：RS485、4~20mA或PT100

18、通讯协议：MODBUS-RTU

19、防腐：WF1

20、防护等级：IP55、IP54

21、防爆等级：ExdⅡCT6 Gb

22、适用场所：含有ⅡA、ⅡB、ⅡC级6组爆炸性气体混合物1区、2区场所。

23、环境温度：-20～+55℃

24、环境湿度：≤95%RH

四、TC1004防爆数字测温表产品安装方式:仪表自带法兰挂装如下图（82mmX82mm）

TC1004防爆数字测温表通讯协议举例（波特率：9600,n,8,1）：

• 上位机（PC机/PLC----上位机设备）读指令（十六进制，字节数据）如下：

01 03 00 01 30 18

01：地址码，默认为固定值01。

03：功能码，数据读取。

00：数据地址，固定值00。

01：数据个数，固定值01，表示读取一个参数。

30：前4个字节的CRC16校验值高位。

18：前4个字节的CRC16校验值低位。

• 模块返回数据如下：

01 03 02 00 F9 78 06

01：地址码，默认为固定值01。

03：功能码，数据读取。

02：上送数据字节个数

00：上送数据高位。

F9：上送数据低位。

78：前5个字节的CRC16校验值高位。

06：前5个字节的CRC16校验值低位。

说明：上述例举中，上送数据00F9H（即：十进制249，表示24.9℃，该模块温度值均乘以10，以整数（WORD）数据上送）。负温度，上送数据位为1，例如：-18.0℃，上送数据为80B4H

TC1004防爆数字测温表产品部件说明

支持定做

订货

用户订货时应注明以下技术条件：
1、测量探头插深、直径及安装螺纹尺寸；
2、尾长（测温探头与表头之间的距离）；
3、其它特殊要求。
