供应WTR-100D防爆电接点温度计,电接点温度计

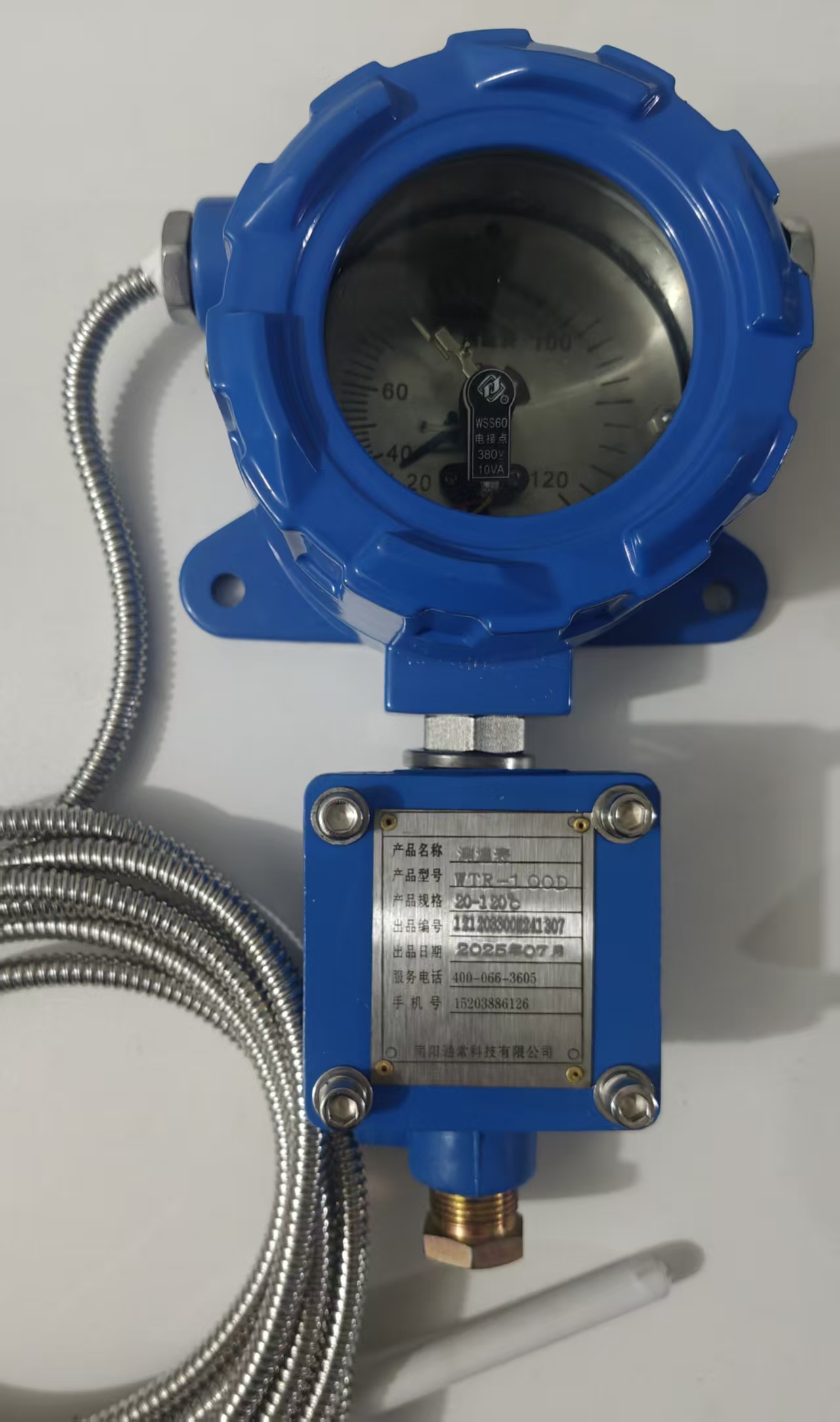

WTR-100D防爆电接点温度计,电接点温度计

产品名称:防爆电接点温度计

产品型号:WTR-100D防爆电接点温度计,适用范围：

爆炸性气体混合物危险场所：1区、2区；
爆炸性气体混合物：ⅡA、ⅡB；

温度组别：T1～T6

技术参数:

环境温度：－20－55℃，相对温度小于95％，海拔高度小于2000米；
指示精度：1.5级；
时间常数：34秒；
铂热电阻精度等级：性能指标符合国际IEC751－83及国家ZBY301-85标准，

精度等级B级；
测量温度范围：-40∽500℃

铂热电阻激励电流5mA;
绝缘等级：F级

防爆等级： ExdⅡCT4-T6 Gb   ExdⅡBT4

防护等级：IP55  IP54  IP45 IP44

型号说明:
WTR-100s液体压力式防爆电接点双上限温度计
WTR-100D 液体压力式防爆电接点单上限温度计
WTR-100SH 液体压力式防爆电接点上下限温度计

WTR系列液体压力式防爆温度仪表

此系列液体压力式防爆温度仪表与WTZ系列液体压力式普通温度计工作原理相同，不同之处是WTR仪表外壳采用轻质铝合金，把仪表内可能产生火花、电弧的电路与表壳外爆炸性气体混合物隔开，从而达到隔爆的目的。产品性能符合BG3836.1-2000《爆炸性气体环境用防爆电气设备***部分：通用要求》及GB3836.2-2000《爆炸性气体环境用防爆电气设备 第2部分：隔爆型电气设备"d"》的标准。

防爆标志为：ExdⅠ、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4、ExdⅡAT5、ExdⅡBT5、ExdⅡCT5、ExdⅡAT6、ExdⅡBT6、ExdⅡCT6。

液体压力式电接点防爆温度仪表

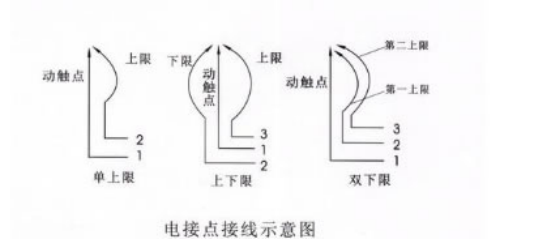

电接点温度设置：

WTR型温度计内部设有双上限1和2两个接点，指针为动接点，出厂时设定静接点1为80℃，接点2为90℃，当被测温度达到1点时，接点接通，用户可通过安装蜂鸣器和报警指示灯，以便提醒工作人员到现场处理。当温度升达到2点时，用户可通过安装中间继电器，控制接触器，切断电源，使电气设备停止运转，实现过温保护作用。用户还可根据所需控温范围，断开

电源后，打开表盖，拨动限位指针，重新设定1、2接点的位置。

WTR型温度计内部设有一个电接点，出厂时固定静接点限值于90℃。若需调整报警温度，可先断开电源后，再打开表盖，拨动限位指针，使接点固定于所需温度。

WTR温度计内部设有上、下限两个电接点，温度设定可根据用户要求进行设定。

法兰式挂装尺寸：可根据用户要求配置.
