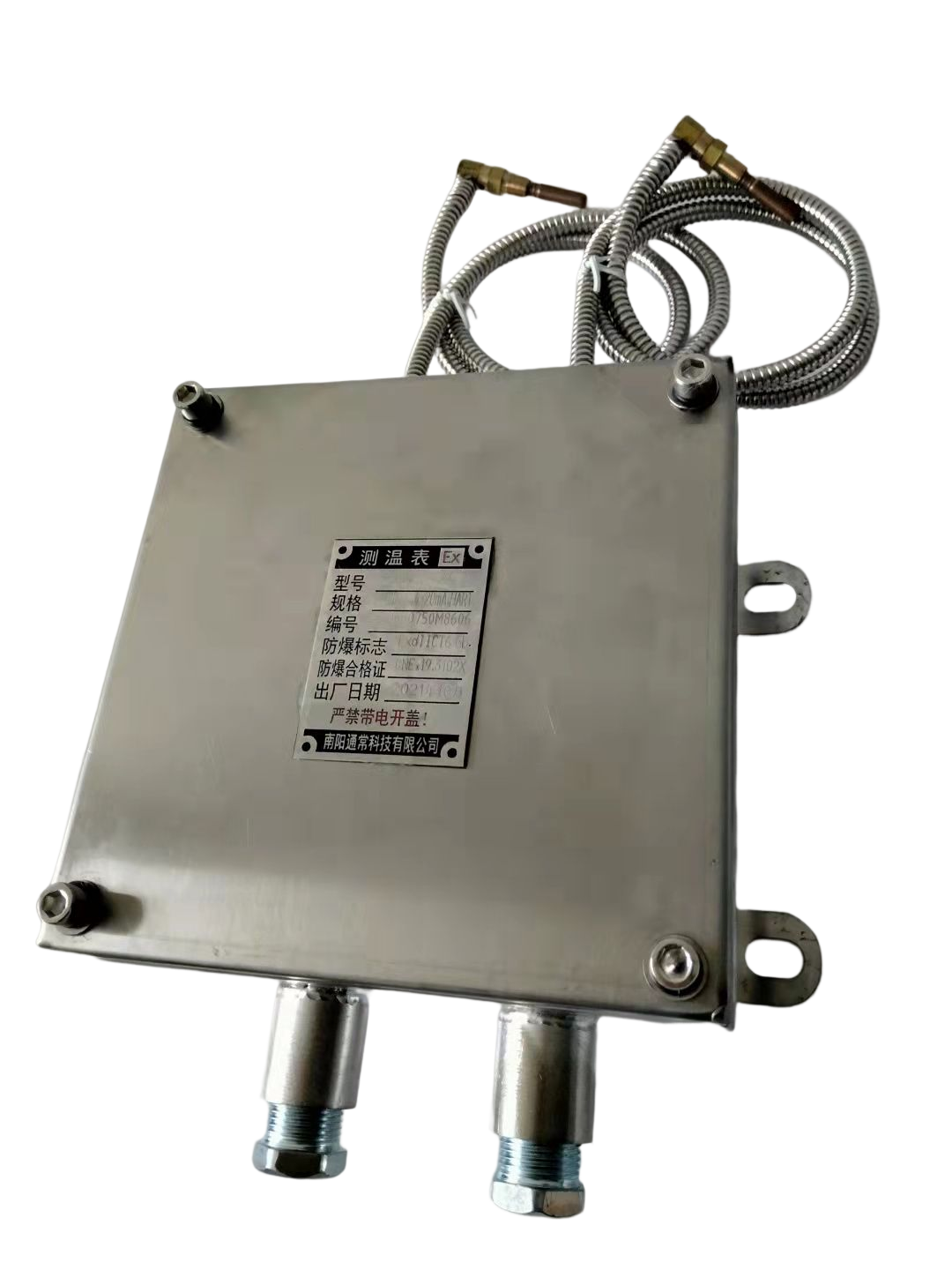

SBWZ-2490系列防爆温度变送器智能采集仪系统

1.1 使用环境

·大气压力为86KPa～106KPa的环境中。
·环境空气温度-20～+６0^oC。
·空气相对湿度 95%（+25^oC时）。

·海拔不超过2000m

·垂直安装倾斜度不大于5°

·无明显摇动和强烈冲击振动的地方

·无明显破坏金属和绝缘腐蚀性气体和蒸气的环境中；

·无滴水和其它液体侵入的地方。

1.2适用范围

1. 1区、2区危险气体场所；

2. ⅡA、ⅡB、ⅡC类T6组爆炸性气体或蒸气环境；

3.户内、户外:IP55，(其它订购时需提出)。

2．概述

SBWZ系列防爆智能温一体温度变送系统是专为测量各种温度(也可测量固体、液体、气体温度)的温度变送系统装置，其用测量元件为Ptl00铂热电阻， 可把监测到温度变送成RS485  MODBUS标准信号出．本系列变送系统的防爆性能应符合 GB3836.1-2010和 GB3836.2-2010 规定，制成隔爆型。防爆标志为ExdIICT6 Gb。适用于具有爆炸性气体混合物的石油、化工、军工,喷涂,印染,医药,船舶等各种复杂环境中。

引用标准

GB3836.1 《爆炸性气体环境用电气设备 第1部分 通用要求》
GB3836.2 《爆炸性气体环境用电气设备 第2部分 隔爆型“d”》
GB4942.2 《低压电器外壳防护等级》
GB2423.4 《试验Db、交变湿热试验方法》
GB191 《包装储运图示标志》

3. 性能特点

3.1 产品功能

l 支持 2 线制和 3 线制 PT100 温度传感器；

l 1~16 通道(订货时可选)；

l 隔离型 RS485 通讯，标准 Modbus RTU 协议；

l 传感器未接入、线路开路检测；

l 测温范围宽：-200℃~850℃；

l 高分辨率：0.1℃

l 高精度：±0.3℃

l 电源、通讯指示灯，参数复位 (防爆壳体内部看不见)

l 硬件、软件双重看门狗，永不宕机

l 提供配套的 PC 测试软件，方便测试、修改参数

3.2 产品特点

l 高速、高精度、高可靠性、工业级、隔离型 隔爆外壳兼本安限流电路设计

l 进口 32 位 ARM 处理器

l 进口 15 位高精度 PT100 温度采集芯片

l 内置开关电源电路，供电电压范围宽，转换效率高

l 电源、通讯均具有防反接保护，过流保护；

l 通讯隔离，隔离电压：3000V，防静电、雷击浪涌，抗干扰性强；

l 芯片全新原装进口；

l 工业级，满足不同领域的使用需求；

l 安装方便，螺钉法兰角安装。

3.3 产品参数

l 产品主要参数

通讯方式 隔离型 RS485

温度量程 -200℃~850℃

采集路数 1~16 路

AD 采样位数 15 位

温度分辨率 0.1℃

精度 ±0.3℃

采样速率 100KHz/通道

数据更新速率 10Hz/通道

传感器类型 2 线制/3 线制

故障检测 传感器未接入、线路开路检测

通讯协议 Modbus RTU485

支持指令 读保持寄存器 03H ,写单个保持寄存器 06H

数据解析 1 位小数点

通讯地址 1~247 可设置，掉电保存

波特率 1200/2400/4800/9600/19200/38400/57600/115200 可设置，掉电保存

通讯距离 0~1200 米,通过中继器可延长

指示灯 电源/通讯

看门狗 软件双重看门狗 永不宕机

保护功能 过流/过压/反接/防雷击浪涌

工作温度 -40℃~+85℃

工作湿度 0%~95%RH（无凝结）

安装方式 法兰角安装

4.型号含义

SBWZ-2490

SBWZ:防爆温度变送器系统装置

24:设计序号

9:RS485-MODBUS

0:220VAC 50HZ

5．变送系统装置重要技术规格

6. 结构原理

SBWZ系列防爆温度变送器智能采集仪系统装置由隔爆型外壳、防爆专用智能采集仪模块、开关电源模块和防爆电气接口等部分组件组成，其结构均符合 GB3836.2-20１0防爆性能要求。

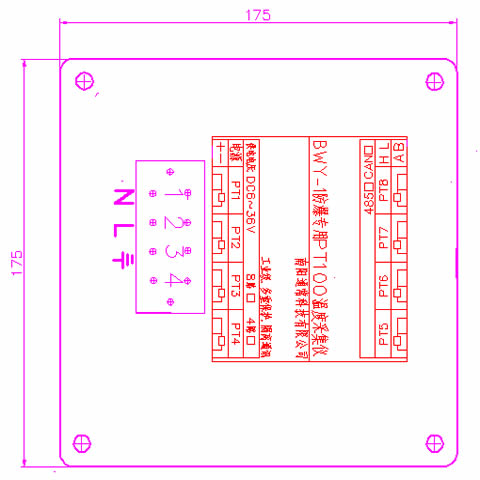

６．１内部结构示意图

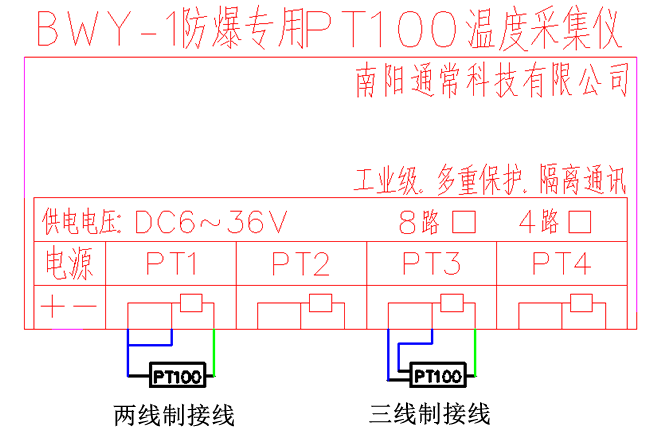

6.2 内部接线示意图

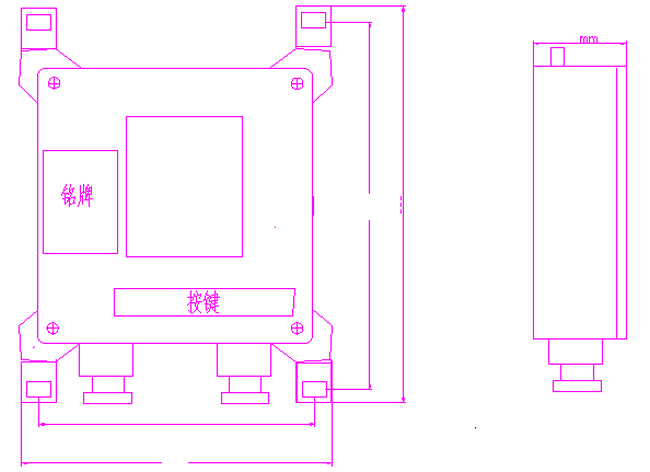

7 系统装置安装尺寸图

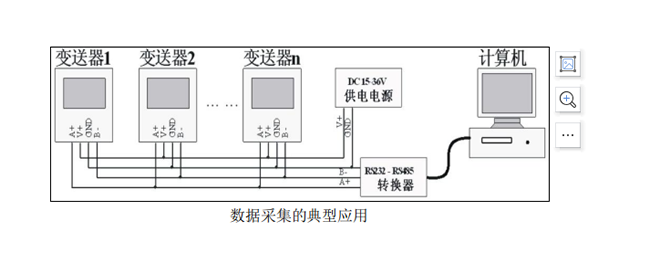

数据采集应
