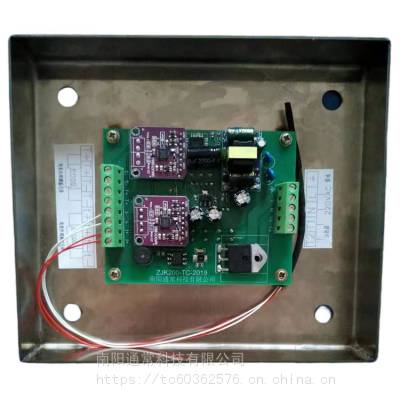

ZJK220智能精密控制器使用介绍

一、概述

系列智能精密控制器，是将安装在电机内部与电机外部的测温元件所感应的温度，通过电机内、外温度的差值来控制电机加热器（带）的加热，使电机内部温度始终高于外部温度。

二、主要技术参数

1、  电源电压：AC220V;

2、  频率：50HZ;

3、  输入分度号：Pt100;

4、  输出：AC220V/9A;

5、  工作环境温度：-30℃∽70℃；

6、  显示窗说明：显示窗依次为：外温/内温/温差三组数值交替显示，“H”：表示外温,“L”表示内温，“=”表示温差。

三、操作说明：

在控制器的端子上，按照接线原理图连接上电源、加热器（带）和电机内部、电机外部的测温元件，接通电源，红色电源指示灯亮。此时，电机内部温度与外部温度开始进行实时比较，当电机内部温度比外部温度的温差不大于5℃时，温控开关控制电机加热器（带）开始加热，加热指示灯绿灯亮；当电机内部温度超过外部温度5℃（但不超过10℃）时，温控开关控制电机加热器（带）停止加热，加热指示灯绿灯熄灭；当电机内部温度降低到与外部温度差小于等于5℃时，温控开关控制电机加热器（带）再次加热，加热指示灯绿灯再次变亮。

一、开关机

待机时，按开关键开启运行，运行时按开关键关闭运行。

二、温控参数调节

待机时，按住▼5秒，屏幕闪烁显示F10按▼或▲调节温差上限值，然后按开关键，屏幕闪烁显示C5按▼或▲调节温差下限值，然后按开关键保存设置并返回待机；

三、显示温度校准操作：待机时，按住▲5秒后屏幕闪烁显示高温测温值HXX,按▲或▼调节，然后按开关键屏幕闪烁显示低温值LXX,按▼或▲调节，然后按开关键保存设置并返回待机，调节范围：下减10℃上加10℃。

四、故障报警

1、  遇温度检测电路短路、断路等，蜂鸣器报警，屏幕显示：高温显示E1,低温显示E2；

2、  参数***记忆：***设置所有参数***记忆，运行时遇断电，通电后按断电前的状态运行；

3、  温度校准动能：遇温度遇实际实际温度有偏差，可对系统进行校准；

4、  防冻保护功能：待机时检测温度小于等于3℃，开启输出，待机时检测温度大于等于5℃，关闭输出。

附注：本公司保留对该产品的改进和技术升级的权利，如果发生说明书和后壳上的接线图不相符的，请以该说明书的接线图为准，如有其他问题，请与本公司联系。
