供应ZWTS-100温度在线监测装置

ZWTS-100温度在线监测装置

ZWTS-100温度在线监测装置/电机温度监控仪

一.概述

ZWTS-100温度监测装置是我公司研制开发的新一代温度数字显示在线监控装置，显示直观、清晰、醒目、无视差、精度高、性能好、反应迅速、运行可靠、体积小、质量轻、结构合理、安装使用方便等特点。可对电气设备温度在线监测，达到减少故障，降低维修费用的目的。

二.适用范围

   电动机绕组和轴承温度的在线数字监视、显示、报警和自动控制；

工作环境：温度：－10～＋55℃；相对湿度：＜90％；大气压力：86～106KPa ；无剧烈冲击、振动和颠簸；

三.产品特点

   有三种结构形式： 现场检测、现场检测、控制室远距离报警和自动控制、控制室远距离报警和自动控制具备多种功能；

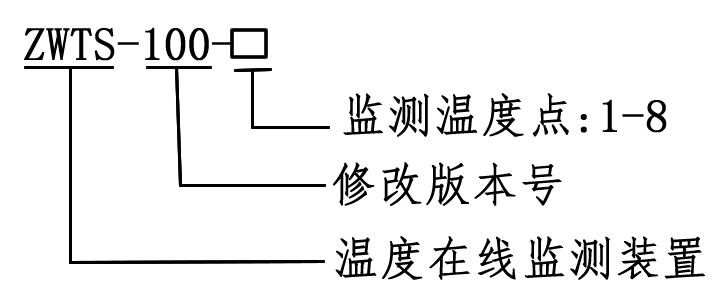

四.型号含义

五.技术参数

分度号：Pt100；

温度显示范围：0～199℃；

显示方式：3/2位LCD（或LED）数字巡回显示2～8点；

设计精度：±（0.5F*S±0.1℃）；

控制精度：±（0.5F*S±0.1℃）；

报警温度设定范围：0～100％；

分辨率：0.1℃；

电源：DC4.5V(3节一号干电池)；

六.整体结构

监测装置有监测、电子开关、放大、A/D转换、显示、电源等单元组成。内电源为3节1号电池，电池盒在监控仪背部。监测2～5点的监控仪，铂热电阻传输线通过1个P型插头引入；监测6～8点的监控仪，铂热电阻的传输线通过2个P型插头引入。支柱的旋转接头可保证监控仪面板固定在所需的任意角度。液晶显示容窗：见图2。插头接线图见图2。

　　　　　　　　　　　　　（图一）

　　　　　　　　　　　　（图二）

七.安装接线

安装前要检查包装是否完整，监测装置外壳及元器件有无损坏；检查配用的铂热电阻的外型结构、尺寸是否符合安装要求，铂热电阻及其传输线电否有损、折断、短路；监测装置可以直接安装在电机座上，其耐震性能保证电机在正常运行技术状况下可靠运行；铂热电阻的安装位置和安装结构方法要正确，快速反映被测处的温度；铂热电阻线：三线制。按图2规定正确焊插头接线，焊接后将插头的接线腔用密封胶（如JN-4胶、504胶、玻璃胶、或其它不导电的密封胶）填充；铂热电阻传输线属本质安全电路、与非本质安全电路之间应分隔开，决不能捆扎在一起，也不能穿入一根管内；各电位器出厂时均已调整好，用户不宜再作调整。

八.使用与维护

监测装置正确安装接线后即能正常工作，监测装置面板有“电源”、“锁定”、“巡检”键，各键使用说明如下：

a  “电源”键：按下电源键后显示窗正常巡回显示被测点序和其温度，持续90s显示自动消失。

b  “锁定”键：先按下“锁定”，使其固定显示某点，再按“巡检”键选择需要固定显示的点，注意每按“巡检”键一次，点序向前跳一位，再按“锁定”键，恢复“巡检”前的状态。

监测装置应保持整洁完整，避免撞击。

当电池电压下降至监测装置极限工作电压时，显示窗低电压显示位显示“L”，指示已该更换电池。

监测装置正常工作情况（非连续工作）所配电池可保证监测装置1～2年的使用。

若显示异常或无显示，可检查铂热电阻有无损坏，铂热电阻传输线有无折断或短路，电池是否耗尽，电路各环节有无接触不良。

为确保安全，不允许随意更换元件及改变结构。贮运过程避免撞击，长期不用时应及时取出电池（以免腐蚀机件），贮存在环境温度5～40℃。相对湿度不大于85％的通风室内。
