1,产品详情

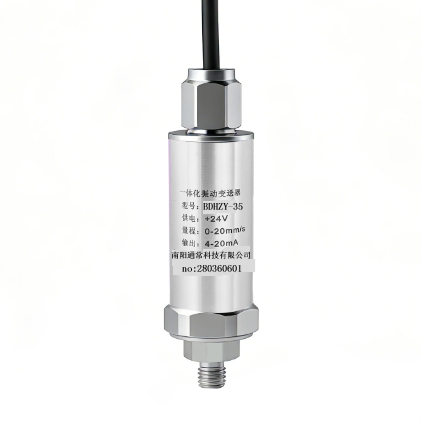

BDHZY-35一体化振动温度变送器

BDHZY-35一体化振动温度变送器可以同时测量温度和振动，温度值和振动值分别输出对应两线制4-20毫安信号，可以直接上PLC或DCS系统，该产品设计合理，结构简单，性能稳定，使用方便，是风机等工厂设备故障监控的完美选择。

技术参数：

1  频率范围： 10～1000Hz

2  测量范围： 振动部分 0～20mm/s（ 可定制）

温度部分 0°～ 100° （可定制）

3  信号输出：4～20mA

4  输出阻抗：≤500Ω

5  工作电压：DC24V±10%

6  接线方式：振动二线制  棕—+24V   黑—4-20mA

温度二线制 蓝—+24V   灰—4-20mA

7  测量方向：任意

8  使用环境： 温 度 -30℃～80℃   相对湿度 ≤90%

9  外形尺寸： 24*56

10 安装规格： 螺钉(M10*1.5)或磁座

11 重    量：约300g

注意：屏蔽线接大地

2、性能优点

　　低功耗,性能稳定,可以直接与DCS或PLC系统连接

3、技术指标

　　(一)压电式技术指标

　　防爆标志：Exdb‖CT6 Gb T80℃

　　防护等级：IP66

　　外接电源：24VDC±10%

　　线路接反保护

       信 号：压电系统

　　频 响：1-1000Hz

　　输入阻抗：≥100KΩ

　　量程范围

　　0-10.0mm/s﹙真有效值﹚

　　0-20.0mm/s

　　0-30.0mm/s

　　0-50.0mm/s

　　输出

　　电流输出：4～20mA

　　输出负载：≤500Ω

　　(二)磁电式技术指标

　　防爆标志：EXdb‖CT6 Gb T80℃

　　防护等级：IP66

　　外接电源：24VDC±10%

　　输入

　　信 号：内置速度传感器的信号

　　频 响：1～1000Hz

　　输入阻抗：≥100KΩ

　　量程范围

　　位移：0～500um(峰-峰值)

　　烈 度：0～50mm/s(真有效值)

　　输出

　　电流输出：4～20mA

　　输出负载：≤500Ω

4、外型及安装尺寸

　　外形尺寸：a,防爆式：Φ36 × 105 mm ，

                          b,普通式：Φ36×90mm，

                          c,压电普通式：Φ26×60mm

　　安装尺寸：M10×1.5×10mm

　　使用2× 0.3mm2屏蔽电缆

5、安装与接线

　　将振动传感器正确的安装在被测物体上，一般用厂家配套的双头螺钉一端固定在变送器底座中心孔，另一端固定在旋转机械轴承盖的合适位置，安装螺纹为M10×1.5。为消除现场干扰，屏蔽电缆一端必须接地。

　　接线标识

　　棕 线 +24V

　　蓝 线 4～20mA输出

　　屏蔽线接地
