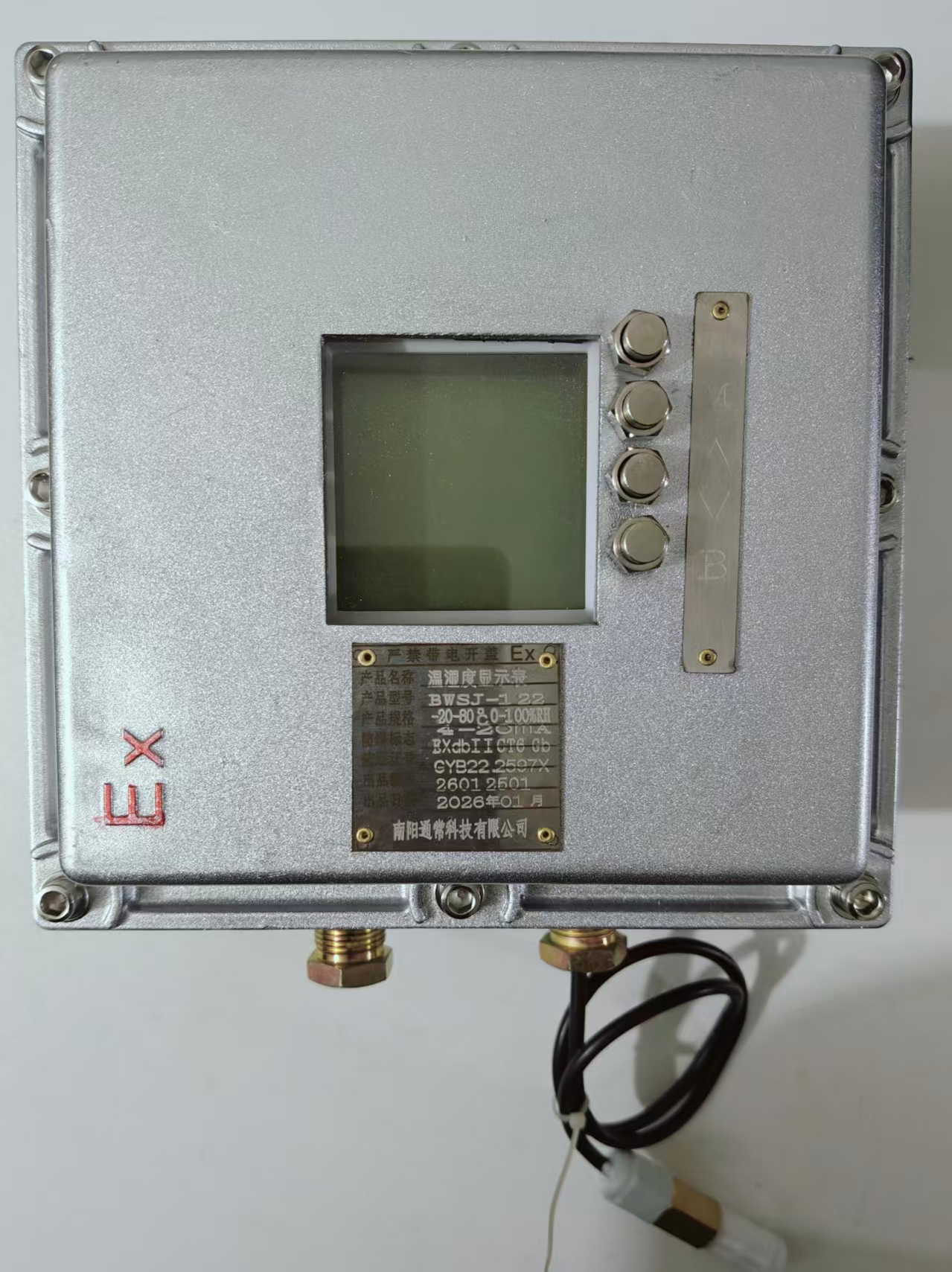

供应BWSJ-122B防爆温湿度变松仪,防爆温湿度表,防爆温湿度计

概述

BWSJ122隔爆型温湿度显示表是根据GB3836.1—2010《爆炸性气体环境用防爆电气设备 第1部分：通用要求》及GB3836.2—2000《爆炸性气体环境用电气设备 第2部分： 隔爆型“d”》的规定而设计制造，制成隔爆型产品。防爆标志为ExdbⅡCT4-T6。经国家防爆电气产品质量检验中心检验合格，颁发了防爆合格证号。该产品为南阳通常科技有限公司(原南阳紫东防爆仪表有限公司)采用国际进口温度、湿度传感器，设计制造成集温度，湿度于一体的、远传监测设备。精度高，一致性好，防护性能好,适合工厂、车间、机房、仓库、实验室等环境温湿度监测。广泛应用于石油、化工、医药等易燃易爆场所。
该仪表具有以下特点：
1、观察方便、读数清晰、无视差、测量灵敏、精度高、稳定性好、功耗低、抗震性强。
2、可现场显示、远传、也可以与计算机连接记录。
3: 采用进口高精度的温、湿度传感器，性能稳定可靠，适用于需要精确可靠检测温度、湿度的用户。

4: 安装方便，易维护。

产品参数

相对湿度

量程：0-100%RH

准确度(包括非线性度，迟滞和重复性）：±3%RH

工厂校验不确定度：±0.6%RH(0~40%RH)  / ±1.0%RH(40~97%RH)

响应时间 (90 %)静止空气8 s

分辨率：0.1%RH

长期稳定性：<0.5 %RH /年

温  度

量  程 ：-20~80℃

准确度：（25℃）±1℃

分辨率：0.1℃

长期稳定性：<0.1℃/年

工作环境

工作环境温度： -20～70℃

工作环境湿度：0～99.9%无冷凝

存储范围

温度： 0～60℃

湿度：<90%RH

输入输出

工作电压： 24VDC

最大电流： ≤28mA

上电时间：3s

温度输出：4～20mA信号

湿度输出：4～20mA信号

注：以上各项参数如没特殊说明，均在25℃条件下

功耗：≤3W。
重量：3Kg。
显示方式：LCD连续显示。

测量探头：内部已由安全栅电路隔离

防爆等级： ExdbⅡCT6 Gb

防护等级： IP55

表壳防腐等级：WF1

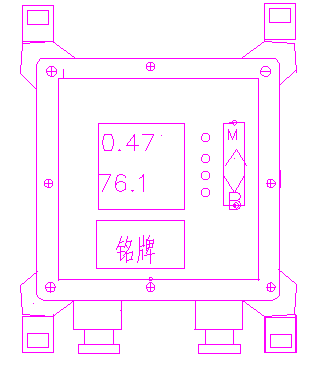

外形尺寸

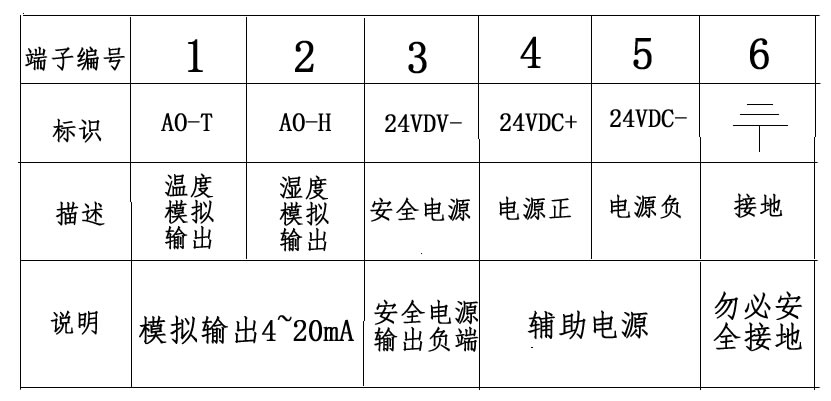

接线端子示意图

接线说明：（任何错误接线均有可能对仪表造成不可逆损坏）

1、用6的内六方扳手去掉6个内六方压紧螺丝，轻轻打开仪表显示上盖，然后将电缆通过电缆引入装置分别连接到仪表内部接端子柱1、2、3、4、5(1与3端子输出温度4-20mA信号；2与3端子输出湿度4-20mA信号.)的接线端子柱上并压紧.

2、另一端对应接入供电电源和其它相应设备；

3、将仪表显示上盖内六角螺母压紧，并压紧电缆引入装置电气接口螺丝,密封防爆胶泥；确保达到防爆效果。

4、经检查接线无误后方可接通电源，检查仪表输出是否正常；

5、仪表接线盒内接地端子与仪表外壳接地螺丝勿必用接地导线可靠接地（否则影响防爆效果）
