概述
SBWZ系列防爆智能温一体温度变送系统是专为测量各种温度(也可测量固体、液体、气体温度)的温度变送系统装置，其用测量元件为Ptl00铂热电阻， 可把监测到温度变送成RS485 MODBUS标准信号输出.本系列变送系统的防爆性能应符合 GB3836.1-2010和 GB3836.2-2010 规定，制成隔爆型。防爆标志为ExdIICT6 Gb。适用于具有爆炸性气体混合物的石油、化工、军工,喷涂,印染,医药,船舶等各种复杂环境中。
引用标准
GB3836.1 《爆炸性气体环境用电气设备 第1部分 通用要求》
GB3836.2 《爆炸性气体环境用电气设备 第2部分 隔爆型“d”》
GB4942.2 《低压电器外壳防护等级》
GB2423.4 《试验Db、交变湿热试验方法》
GB191 《包装储运图示标志》
3. 性能特点
3.1 产品功能

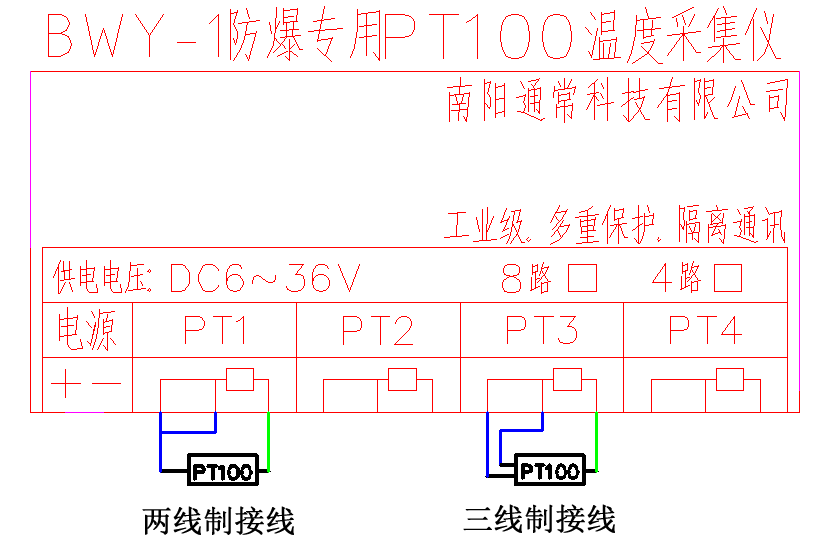

l 支持 2 线制和 3 线制 PT100 温度传感器；
l 1~16 通道(订货时可选)；
l 隔离型 RS485 通讯，标准 Modbus RTU 协议；
l 传感器未接入、线路开路检测；
l 测温范围宽：-200℃~850℃；
l 高分辨率：0.1℃
l 高精度：±0.3℃
l 电源、通讯指示灯，参数复位 (防爆壳体内部看不见)
l 硬件、软件双重看门狗，永不宕机
l 提供配套的 PC 测试软件，方便测试、修改参数
3.2 产品特点
l 高速、高精度、高可靠性、工业级、隔离型 隔爆外壳兼本安限流电路设计
l 进口 32 位 ARM 处理器
l 进口 15 位高精度 PT100 温度采集芯片
l 内置开关电源电路，供电电压范围宽，转换效率高
l 电源、通讯均具有防反接保护，过流保护；
l 通讯隔离，隔离电压：3000V，防静电、雷击浪涌，抗干扰性强；
l 芯片全新原装进口；
l 工业级，满足不同领域的使用需求；
l 安装方便，螺钉法兰角安装。
3.3 产品参数
l 产品主要参数
通讯方式 隔离型 RS485
温度量程 -200℃~850℃
采集路数 1~16 路
AD 采样位数 15 位
温度分辨率 0.1℃
精度 ±0.3℃
采样速率 100KHz/通道
数据更新速率 10Hz/通道
传感器类型 2 线制/3 线制
故障检测 传感器未接入、线路开路检测
通讯协议 Modbus RTU485
支持指令 读保持寄存器 03H ,写单个保持寄存器 06H
数据解析 1 位小数点
通讯地址 1~247 可设置，掉电保存
波特率 1200/2400/4800/9600/19200/38400/57600/115200 可设置，掉电保存
通讯距离 0~1200 米,通过中继器可延长
指示灯 电源/通讯
看门狗 软件双重看门狗 永不宕机
保护功能 过流/过压/反接/防雷击浪涌
工作温度 -40℃~+85℃
工作湿度 0%~95%RH（无凝结）
安装方式 法兰角安装
4.型号含义
SBWZ-2490
SBWZ:防爆温度变送器系统装置
24:设计序号
9:RS485-MODBUS
0:220VAC 50HZ
5．变送系统装置重要技术规格
装 置 材 质:铸铁或铝合金制成
冷 却 方 式:自冷
系 统 电 压:24VDC
额 定 功耗:＜190mW
绝 缘 电 阻:10MΩ以上
工 频 耐 压:3000V/1分钟
防 护 等 级:IP55
防 爆 等 级:ExdⅡCT6 Gb
环 境 温 度 范 围:-20~60℃
相 对 湿 度:25~90%(无结露)
绝 缘 等 级:f
防腐等级:WF1
防爆电气接口:M20X1.5,G1.5(可根据用户要求定制)
质 量:3.9kg

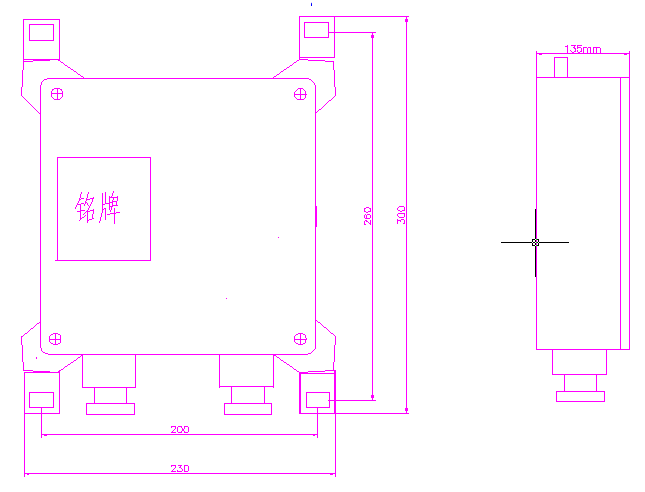

外 形 尺 寸:300(长)*230(宽)*130(高)mm
安 装 尺 寸:260mm*230mm
由于文字限制详情请致电400-066-3605所要本产品资料.
