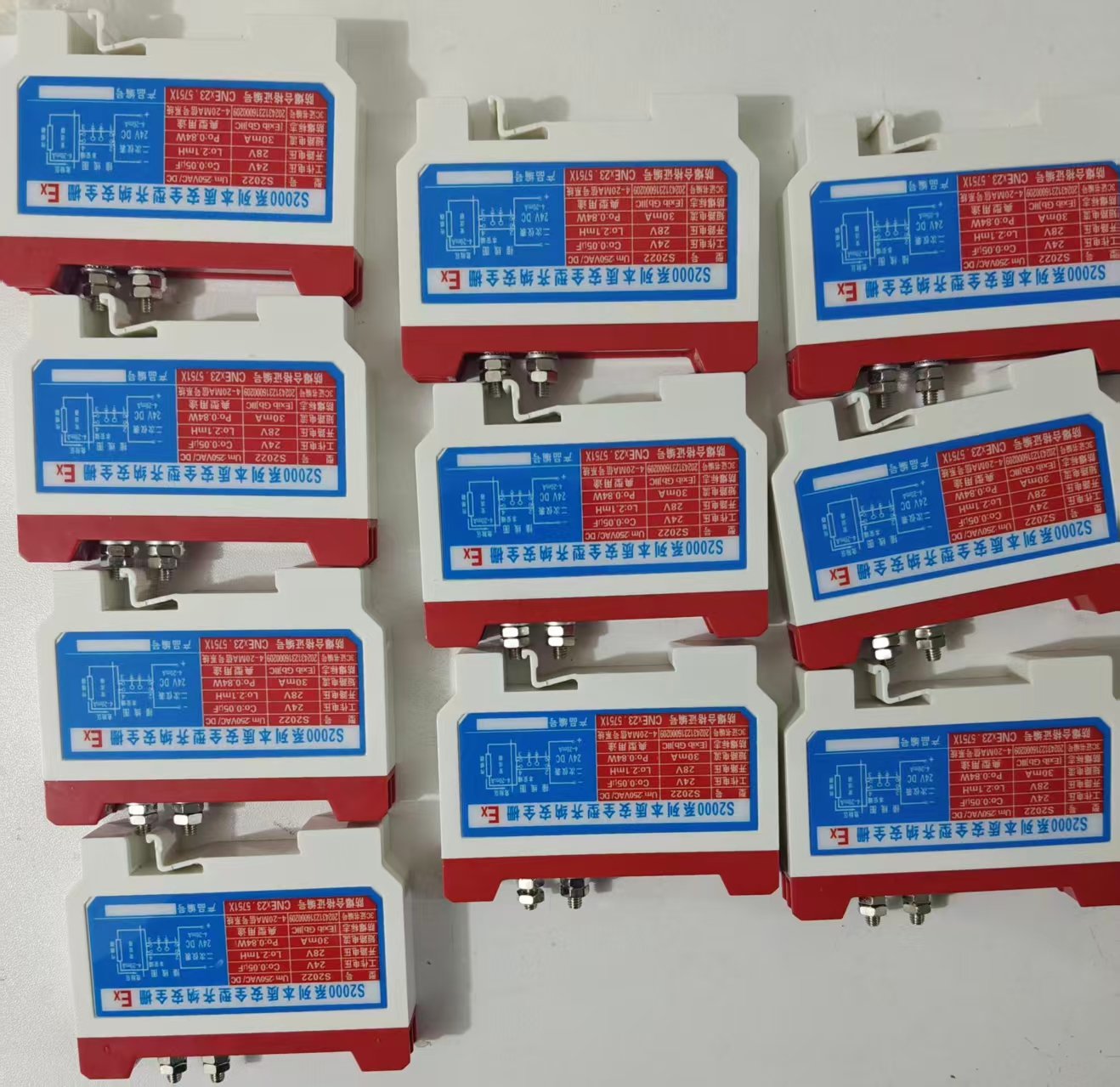

S2000系列齐纳安全栅
S2004 、S2003、S2005、S2006、S2007、S2008、
S2009、S2014、S2015、S2016、S2017、S2022
S2000系列齐纳安全栅使用说明书
一．概述
S2000系列齐纳安全栅能与各种现场的一次仪表如：4－20mA的压力、温度、流量、电信号变送器；电器转换器、电气阀门定位器、各类热电偶、热电阻、开关量、报警器、脉冲信号等各种特殊仪表，组成本质安全防爆系统，用于现代化工业的自动化过程控制，广泛地用于石油化工、冶金、医药、船舶等领域。可限制危险能量进入具爆炸性危险气体环境的可靠设备。
二．结构与外型尺寸
S2000系列齐纳安全栅采用两种不同的外型和安装尺寸，外壳由阻燃防弧塑料压制成型，整个安全栅电路以阻燃环氧树脂封装在壳体内，各端子间的爬电距离、电气间隙及材料的相对泄痕指数均符合GB 3836.4中的有关规定。外形尺寸见图1、图2。
三．主要技术参数
正常工作条件
环境温度：－20oC～+40oC ；b.相对湿度： <95% RH ; c. 大气压：80～110 Kpa ;
四．安全栅与一次仪表的配套要求
1. 安全栅应安装在非危险区；
2. 导流条和机壳绝缘，各导流条之间要用线芯截面积4mm2以上的铜导线或电缆线相互连接；
3. 使用前请认真核对安全栅的型号、极性和工作电压；
4. 禁止用兆欧表直接测量安全栅端子之间的绝缘。检查系统线路时，必须断开全部安全栅的接线；
5. 安全栅的本安端和非本安端的接线不允许接错；
6. 一旦安全栅损坏，用户不得自已修复，应及时更换；
7. 本安防爆系统的基本组合条件为：
Uo ≤ Uì Io ≤Iì Co ≥ Cp + Cì Lo ≥ Lp + Li
其中：Uo为输出电压; Io为输出电流; Co为负载电容; Lo为负载电感;
Ui为一次仪表允许的输入电压; Ii为一次仪表允许的输入电流; Ci为一次仪表的内部等效电容; Li为一次仪表的内部等效电感; Cp为连接导线（或电缆）允许的分布电容; Lp为连接导线（或电缆）允许的分布电感.
请按上述计算公式选配安全栅！
五.安装与接地
1. 安装方式有两种；
2. DIN标准导轨（35mm）安装，直接将安全栅卡接到DIN导轨上；
3. 导流条安装：在宽20mm的铜排上，横向钻两个间距11.5mm、孔径为Φ4.5mm的安装孔，将安全栅两接地螺栓插入拧紧，并将铜排可靠接地；
4. 接线端子序号： 非本安端子为1、2； 本安端子为3、4；
安全栅接地图见图3、图4
六．其它事项
1.安全栅出厂时配有：产品合格证、使用说明书；
2.用户定货时应注明安全栅型号、工作电压、漏电流。
3.如有特殊要求，可特殊定做。
七.特别注意：
1.安全栅应安装在非危险区；
2.导流条和机壳应绝缘；各导流条之间必须用线芯截面积4mm2以上的铜导线或电缆相互连接。
3.要认真核对安全栅的型号、极性及工作电压，以防止接错而造成安全栅损坏；
4.禁止用兆欧表直接测试安全栅端子之间的绝缘状况。如需检查系统线路时，必须断开全部安全栅连接线。
5.安全栅本安端和非本安端的接线不可接错，导线必需分开敷设。
6.安全栅一旦损坏，用户不得自已修复，应予以更换！
八．安全栅接线图
