| WTZd系列防爆仪表 产品特点： 新一代液体压力式温度计以及由此开发的系列温度仪表，克服了 原仪表性能单一、可靠性差以及温包体积大的缺点，将测温元件体积缩小到原来的1/30或1/60,创造性地将传感器热电阻安装于测温元件内，实现了机电一体化的 测温功能。形成了以液体压力式温度计为基本测温仪表的远传、防爆、防震、防腐、电接点、温度信号变送等多功能、系列化温度仪表。 适用范围： 爆炸性气体混合物危险场所：1区、2区； 爆炸性气体混合物：ⅡA、ⅡB； 温度组别：T1～T6。 型号含义： 规格表： 普通型 WTZ-280(z) 液体压力式单指示防震温度计 WTZ-288 液体压力式电接点双上限温度计 WTZ-287 液体压力式电接点单上限温度计 WTZ-286 液体压力式电接点上下限温度计 WTZ-285(z) 液体压力式铂热电阻远传温度计（防震） WTZ-284(z) 液体压力式热电偶远传温度计（防震） WTZ-283(z) 液体压力式铂热电阻温度变送器温度计（防震） 隔爆型 WTZd-288 液体压力式防爆电接点双上限温度计 WTZd-287 液体压力式防爆电接点单上限温度计 WTZd-286 液体压力式防爆电接点上下限温度计 WTZd-285(z)液体压力式防铂热电阻远传温度计（防震） WTZd-284(z)液体压力式防爆热电偶远传温度计（防震） WTZd-283(z)液体压力式防爆铂热电阻温度变送器温度计（防震 技术参数： 环境温度：－20－55℃，相对温度小于95％，海拔高度小于2000米； 指示精度：1.5级； 时间常数：34秒； 铂热电阻精度等级：性能指标符合国际IEC751－83及国家ZBY301-85标准， 精度等级B级； 测量温度范围：-40∽500℃ 铂热电阻最大激励电流5mA; 绝缘等级：F级 防爆等级： ExdⅡCT4-T6 Gb ExdⅡBT4 防护等级：IP55 IP54 IP45 IP44 产品视频展播 |
防爆接线盒内示意图：
图一

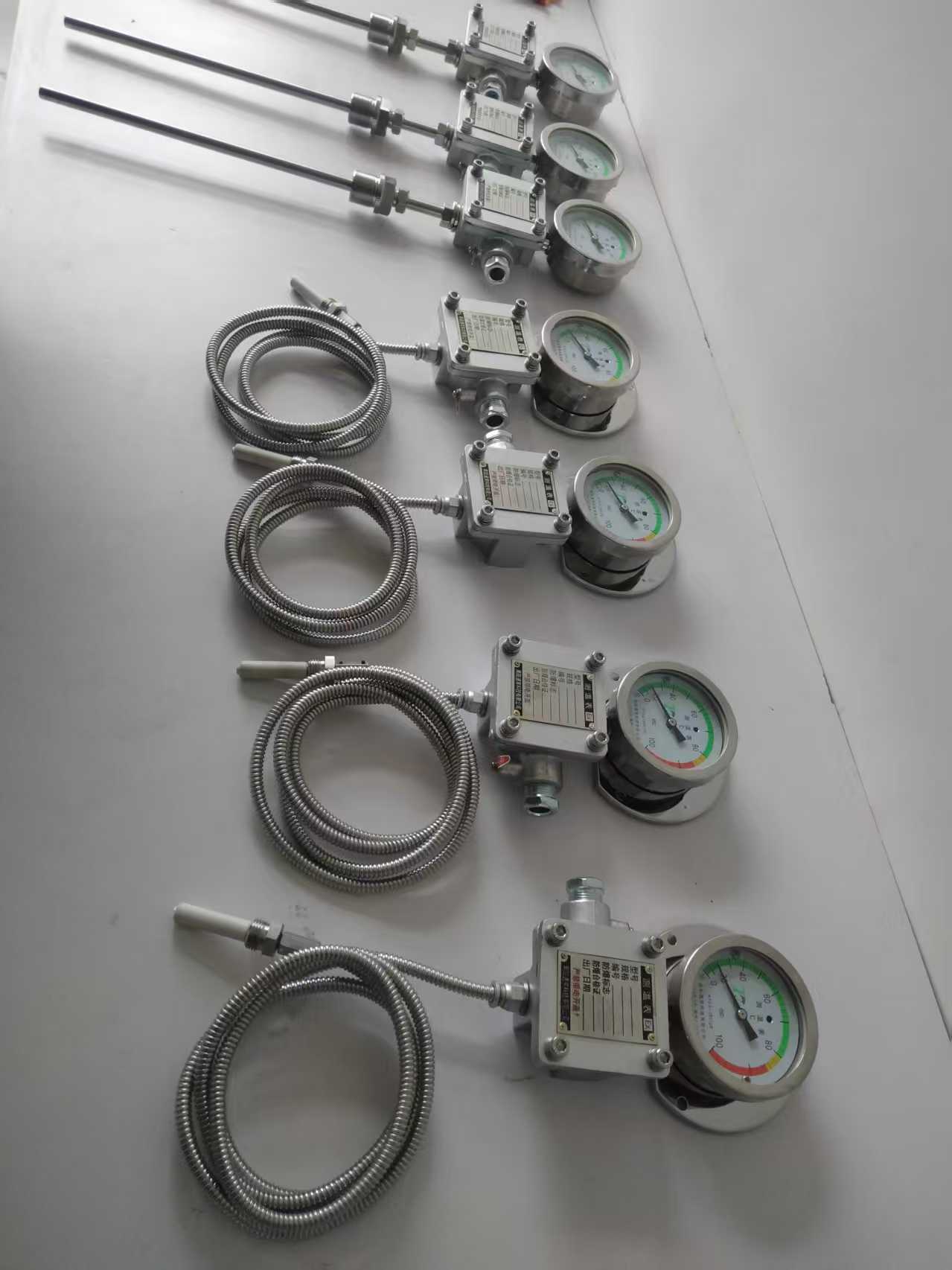

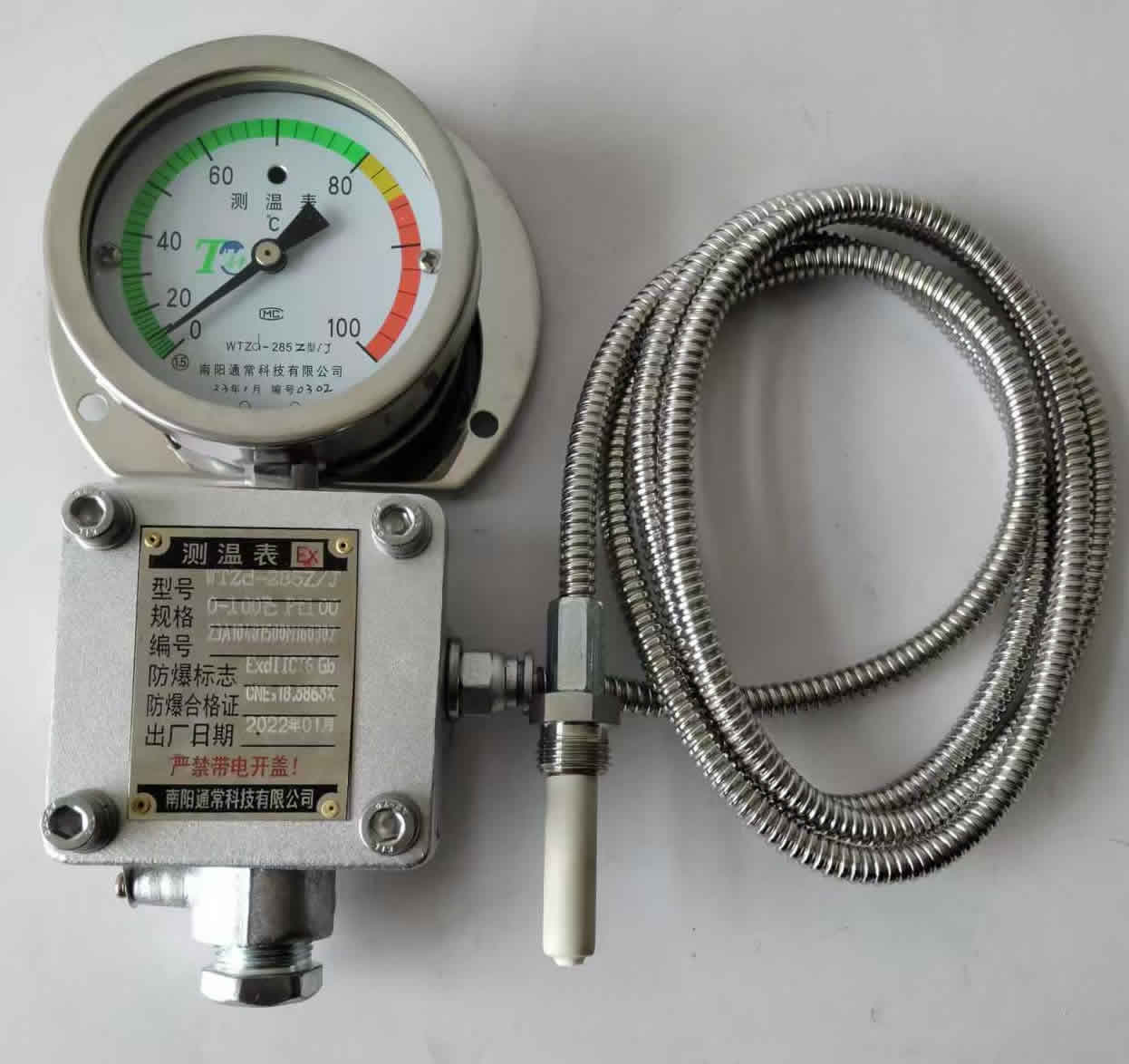

外观示意图
